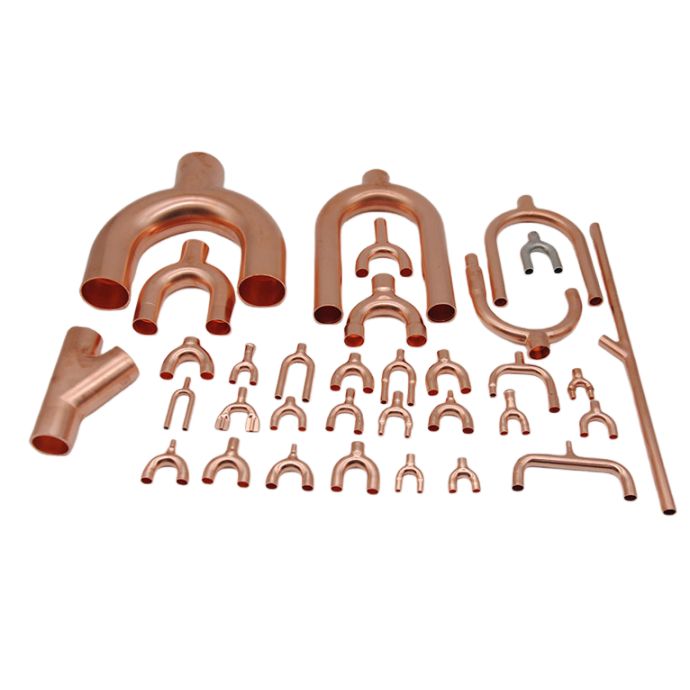

شما می توانید مطمئن باشید که Gangxin Copper Y Joint تولید شده توسط کارخانه ما را خریداری کنید. این محصول با آخرین فناوری حفاظت از محیط زیست، چگالی محصول بالا، مقاومت در برابر فشار قوی، مطابق با تست حفاظت از محیط زیست ROHS و REACH، ظاهر زیبا، اندازه نصب مناسب، فناوری پیشرفته ساخته شده است.
Copper Y Joint نوعی اتصالات لوله مسی است که به طور گسترده در تبرید، محصولات گرمایشی استفاده می شود، رسانایی حرارتی عالی و مقاومت در برابر خوردگی آن را به ماده ترجیحی برای آبگرمکن و سایر محصولات تبدیل می کند تا از عمر مفید و عملکرد هزینه اطمینان حاصل شود. محصول این اتصال به اتصال لوله مسی جوش داده شده، جزء ضروری در اتصال لوله خنک کننده و لوله گرمایش آب می باشد. استاندارد مس به طور دقیق، برای طراحی و ساخت لوله مسی Y Joint صاف، بدون سوراخ، شیب و گرد بودن برش الزامات مشخصی دارد، تا از تمیز بودن لوله، بدون ناخالصی‌هایی مانند ضایعات مس، روغن گرد و غبار، اطمینان حاصل شود. ، سطح لوله تمیز، بدون ترک، خوردگی و بدون عیب آشکار مانند اعوجاج است.
Copper Y Joint معمولاً در تهویه مطبوع، تبرید و سایر لوازم جانبی توزیع لوله‌های مسی استفاده می‌شود، برتری مواد آن باعث می‌شود نقش مهمی در مبدل حرارتی تهویه مطبوع داشته باشد. علاوه بر این، به دلیل ویژگی های مواد سالم، اتصال مس Y نیز به طور گسترده در صنعت انرژی خورشیدی، سخت افزار لوله کشی و تهویه مطبوع HVAC و سایر زمینه ها استفاده می شود.
|
قطر لوله |
A |
B |
C |
E |
F |
D(F) |
L |
T |
|
|
GX-Y-01 |
5 |
15 |
5 |
15.5 |
6 |
6 |
5.1 |
29.0 |
0.41 |
|
GX-Y-02 |
6 |
18 |
6 |
17.0 |
6 |
6 |
6.1 |
31.0 |
0.41 |
|
GX-Y-03 |
6.35 |
19.05 |
6.35 |
17.5 |
6 |
6 |
6.5 |
31.7 |
0.41 |
|
GX-Y-04 |
7 |
21 |
7 |
18.5 |
6 |
6 |
7.1 |
33.0 |
0.5 |
|
GX-Y-05 |
7.94 |
23.82 |
7.94 |
19.9 |
6 |
6 |
8.0 |
34.9 |
0.5 |
|
GX-Y-06 |
9.52 |
25.4 |
9.52 |
22.7 |
8 |
8 |
9.6 |
40.5 |
0.55 |
|
GX-Y-07 |
12.70 |
38.1 |
12.7 |
31.1 |
10 |
10 |
12.8 |
52.4 |
0.7 |
|
GX-Y-08 |
15.88 |
47.64 |
15.88 |
37.8 |
12 |
12 |
16.0 |
62.8 |
0.8 |
|
GX-Y-09 |
19.05 |
60 |
19.05 |
46.0 |
14 |
14 |
19.2 |
74.5 |
0.8 |
|
GX-Y-10 |
22.23 |
66.69 |
22.23 |
51.3 |
16 |
16 |
22.3 |
83.5 |
1.0 |
|
GX-Y-11 |
25.40 |
76.2 |
25.4 |
58.1 |
18 |
18 |
25.5 |
93.8 |
1.0 |
|
GX-Y-12 |
28.58 |
85.74 |
28.58 |
64.9 |
20 |
20 |
28.7 |
104.2 |
1.0 |
|
GX-Y-13 |
31.75 |
95.25 |
31.90 |
73.6 |
22 |
22 |
31.9 |
116.5 |
1.2 |
|
GX-Y-14 |
34.93 |
104.79 |
35.08 |
80.4 |
24 |
24 |
35.0 |
126.9 |
1.3 |
|
GX-Y-15 |
38.10 |
114.3 |
38.25 |
87.2 |
26 |
26 |
38.2 |
137.2 |
1.4 |
|
GX-Y-16 |
41.28 |
123.84 |
41.43 |
93.9 |
28 |
28 |
41.4 |
147.6 |
1.5 |
|
GX-Y-17 |
44.45 |
133.35 |
44.60 |
100.7 |
30 |
30 |
44.6 |
157.9 |
1.5 |
|
GX-Y-18 |
50.80 |
152.4 |
50.95 |
112.2 |
32 |
32 |
50.9 |
174.6 |
1.8 |
|
GX-Y-19 |
53.98 |
161.94 |
54.13 |
119.0 |
34 |
34 |
54.1 |
185.0 |
1.8 |
